CNC CMM

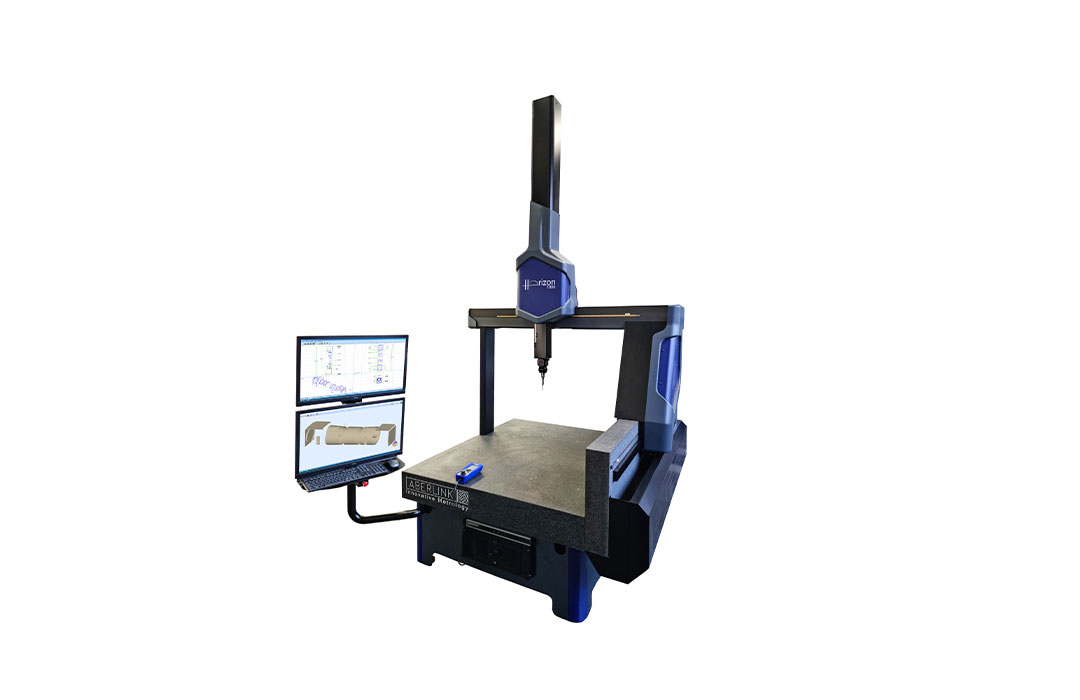

Horizon 1000 CNC
리니어 드라이브 Horizon의 확장
주요특징
-
Horizon 800의 엄청난 성공을 바탕으로 Horizon 1000은
동일한 무마찰 리니어 드라이브를 사용하면서도 더 큰 X-Y-Z 축 이동이 가능합니다. -
Horizon 1000의 전체 설계는 Horizon 800에서 이미 사용된 부품을 최대한 활용하는 동시에
브리지 어셈블리 전체의 중량 대비 강성 비율을 개선하도록 최적화되었습니다. 가장 주목할 만한 것은,

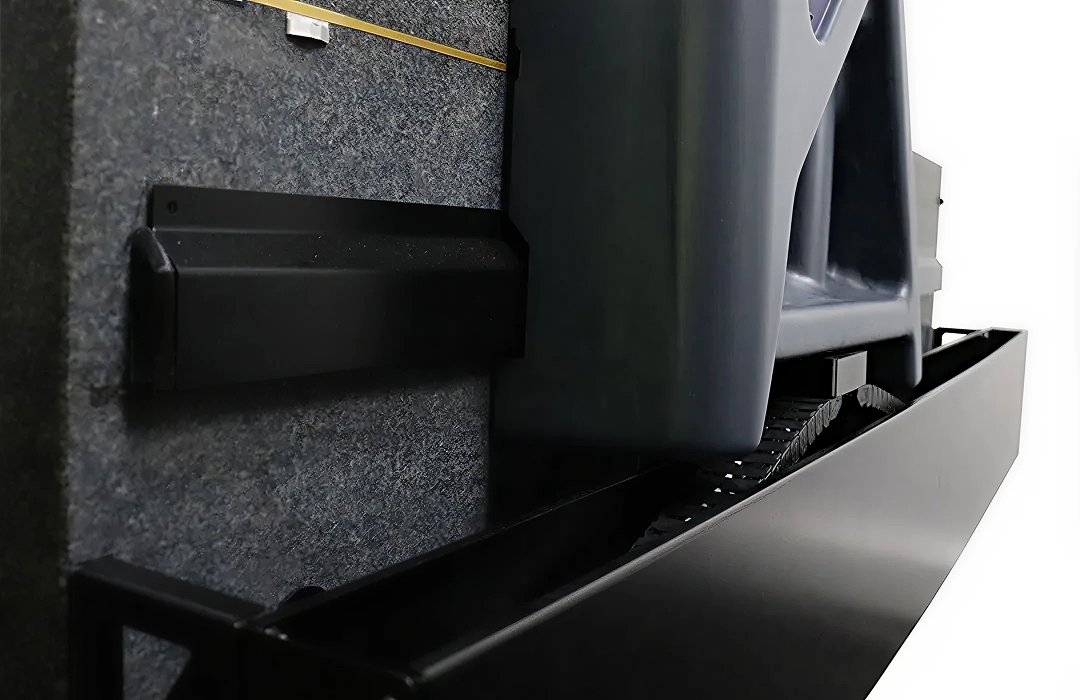

Y축 레일이 200mm 더 높아 동일한 우측 리니어 구동 시스템을 사용하면서도 동시에 강성도를 개선했다는 점입니다. -

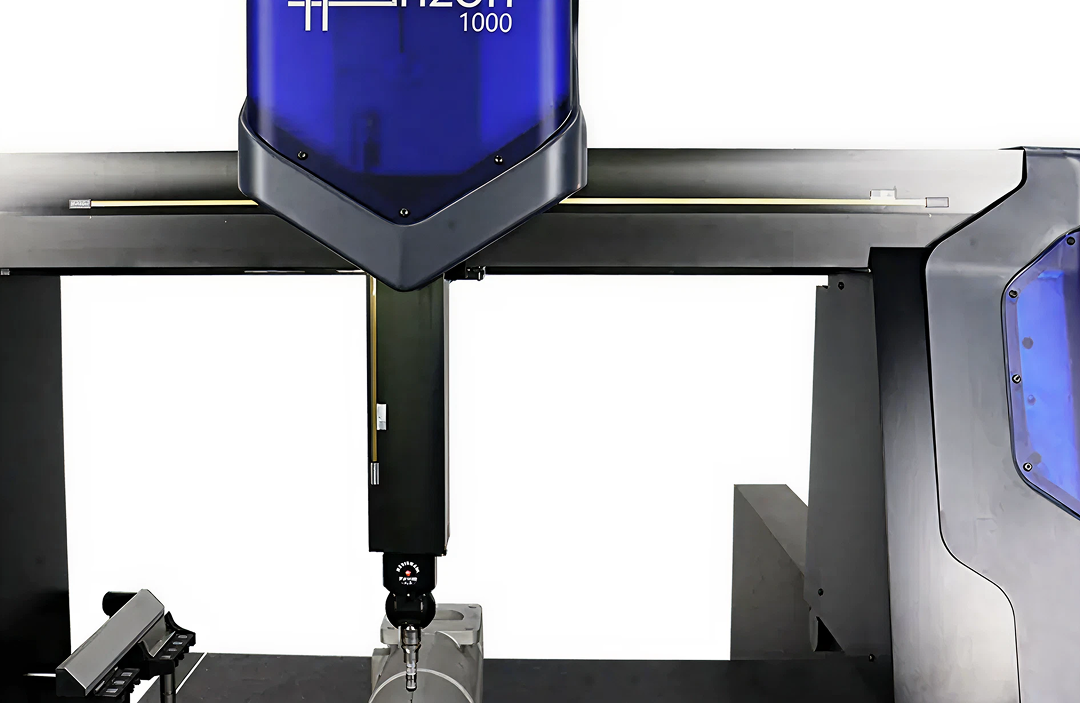

캐리지 어셈블리는 계측성능을 저하시키지 않으면서 크기와 무게를 감소했습니다,
중량 대비 강성 비율 향상, Z축 모터의 출력 증가로 성능이 최적화되었으며,
좌측 에어 베어링 어셈블리에는 무게를 최소한으로 유지하면서, 강성을 유지하는 맞춤형 압출 프로파일이 있습니다.
고성능, 고정밀
Horizon 1000은 접촉식 스캐닝에 이상적으로 적합한 빠르고 부드럽고 조용한 동작을 갖춘 뛰어난 3차원 좌표 측정기이며, 2미크론 미만의 초기 정확도 사양을 갖추고 있습니다.
타의 추종을 불허하는 안정성
마모되는 부품이 없는 비접촉식 리니어 모터는 CMM 드라이브에 완벽한 솔루션을 제공하여 신뢰성을 향상시키고 유지보수에 소모되는 시간을 줄입니다.
- 주요기능
- 패키지
- 옵션
- 제품사양
주요기능
- 리니어 모터가 마찰 없이 매끄럽고 조용한 움직임을 제공합니다
- 접촉 스캐닝에 이상적인 부드러운 움직임
- Aberlink의 혁신적이고 사용하기 쉬운 측정 소프트웨어
- 동급 시스템 중 최단 학습 곡선 - 이전 사전 CMM 경험 없이 1일
- 1200mm ~ 2000mm 범위의 Y축 크기 선택
- 산업용 조이스틱이 표준으로 제공됨
패키지
- 터치 프로브 기능 검사를 위한 Aberlink 3D 측정 소프트웨어
- Windows 기반 컨트롤러, 컴퓨터 컨트롤러 카드 및 주변 장치
- 고정 모니터 암 또는 제어 캐비닛이 있는 강철 CMM 작업대
- Renishaw TP8 수동 인덱싱 프로브 헤드 및 통합 프로브
- 애버링크 Ø19mm 볼 CMM 보정 키트
- 사용자 교육 과정 - 최대 4명의 교육자 및 소프트웨어 사용자 가이드
옵션
- 컴퓨터 옵션
- 자동화 인터페이스 장치
- CCD 카메라 시스템
- 시준 백라이트
- 자동 온도 보정
- 고정 장치 키트
- CAD 비교 소프트웨어
- CAD 소프트웨어에서 프로그래밍
- 듀얼 모니터
- 일반 옵션
- RTP20
- PH10T(TP20, TP200)
- PH10M(SP25)
- PH6M(SP25)
제품사양
| 메뉴 | 내용 |
|---|---|
| 축 이동 (mm) | X 1000 Y 1000,1200 Z 800 |
| Overall Size (mm) | X 1603 Y 1830,2630 Z 3110, 3160 |
| Motion | CNC |
| CMM 구조 | Bridge |
| 적합한 대상 | Inspection Room |
| 드라이브 유형 | Linear |
| *장비 정밀도 | TP20 (1.9 + L/250)µm TP200 (1.8 + L/250)µm SP25M (1.75 + L/250)µm |
| 스케일 해상도 | 0.1µm |
| **최적 온도 범위 | 18 - 22°C |
| 작동 온도 범위 | 5 - 45°C |
| 테이블 구성 | Solid Granite |
| 표 재하 용량 | 1000kg |
| 최대 속도 벡터 | 1020mm/sec² |
| 최대 가속도 벡터 | 1020mm/sec² |
| 필요한 공기 | Yes |
| 공기 소비량 | 65 l/min (1.8 cfm) |
| 필요 공기압 | 5 bar (72 psi) |
| Aberlink 카메라 지원 | Yes |
