CNC CMM
Horizon 800 CNC
리니어 드라이브 혁명의 시작
주요특징
-
Horizon 800 CMM은 빠르고 매우 부드러운 모션의 핵심인 마찰 없는 선형 드라이브를 사용하여 디자인과 혁신의 새로운 지평을 열었습니다.
-

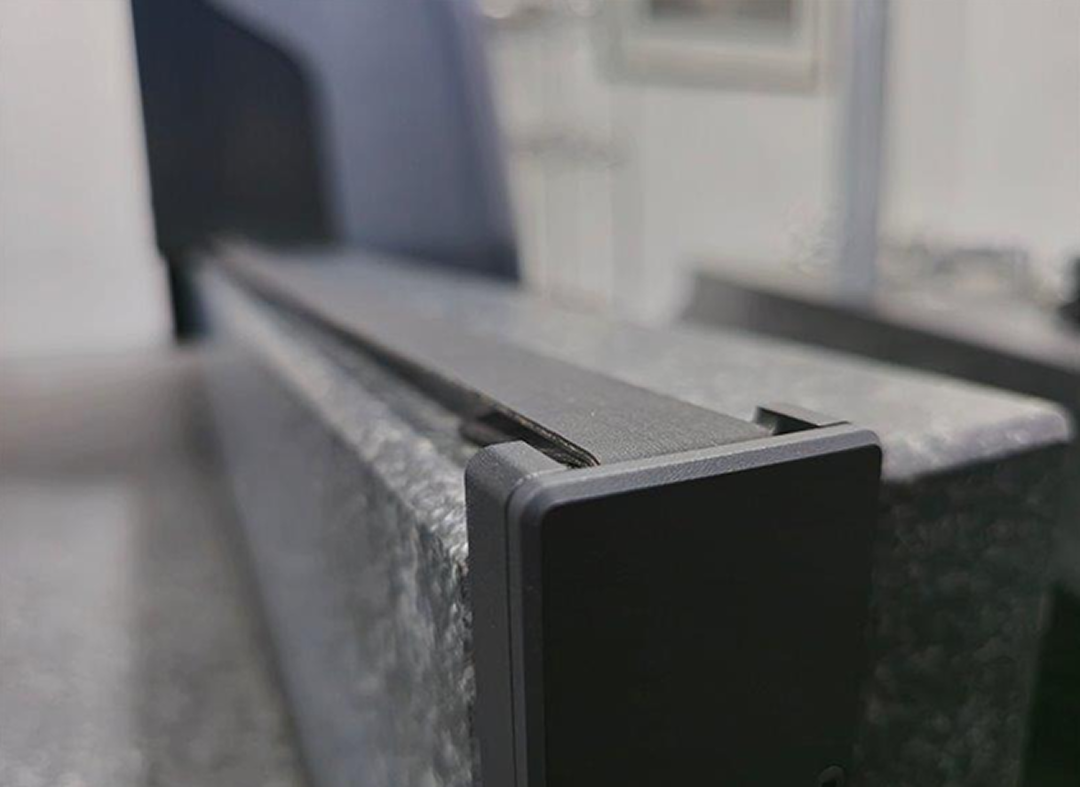

화강암 테이블과 화강암 Y축 레일은 이 놀라운 재료의 자연적인 열 밀도를 최대한 활용하도록 설계되었습니다.
Y축 선형 드라이브 시스템은 선형 드라이브에서 발생하는 열이 계측 성능에 영향을 미치지 않고 화강암에 흡수되도록 Y축 선형 인코더에서 멀리 배치되었습니다.
고성능, 고정밀
Horizon 800은 빠르고 매끄럽고 조용한 움직임을 가진 탁월한 기계로 접촉 스캐닝에 이상적으로 적합하며 2미크론 미만의 초기 정확도 사양을 갖추고 있습니다
타의 추종을 불허하는 안정성
마모 부품이 없는 비접촉식 선형 모터는 CMM 드라이브에 완벽한 솔루션을 제공하여 신뢰성을 향상시키고 유지보수를 줄입니다
- 주요기능
- 패키지
- 옵션
- 제품사양
주요기능
- 리니어 모터가 마찰 없이 매끄럽고 조용한 움직임을 제공합니다
- 계측 구조로부터 모터의 열 절연
- 접촉 스캐닝에 이상적인 부드러운 움직임
- Aberlink의 혁신적이고 사용하기 쉬운 측정 소프트웨어
- 동급 시스템 중 최단 학습 곡선 - 이전 사전 CMM 경험 없이 1일
- 1000mm~1600mm 범위의 Y축 크기 선택
- 표준으로 제공되는 산업용 조이스틱
패키지
- 터치 프로브 기능 검사를 위한 Aberlink 3D 측정 소프트웨어
- Windows 기반 컨트롤러, 컴퓨터 컨트롤러 카드 및 주변 장치
- 고정 모니터 암 또는 제어 캐비닛이 있는 강철 CMM 작업대
- 사용자 교육 과정 - 최대 4명의 교육자 및 소프트웨어 사용자 가이드
- 무료 전화 헬프데스크 지원
- 무료 소프트웨어 업그레이드 - 유지보수 비용 또는 계약 없음
옵션
- 자동화 인터페이스 장치
- CCD 카메라 시스템
- 시준 백라이트
- 자동 온도 보정
- CAD 비교 소프트웨어
- 고정 장치 키트
- CAD 소프트웨어에서 프로그래밍
제품사양
| 메뉴 | 내용 |
|---|---|
| 축 이동 (mm) | X 800Y 1000,1600Z 600 |
| Overall Size (mm) | X 1403Y 1530,2130Z 2700 |
| Motion | CNC |
| CMM 구조 | Bridge |
| 적합한 대상 | Inspection Room |
| 드라이브 유형 | Linear |
| *장비 정밀도 | TP20 (1.9 + L/250)µm TP200 (1.8 + L/250)µm SP25M (1.75 + L/250)µm |
| 스케일 해상도 | 0.1µm |
| **최적 온도범위 | 18 - 22°C |
| 작동 온도 범위 | 5 - 45°C |
| 테이블 구성 | Solid Granite |
| 표 재하 용량 | 1000kg |
| 최대 속도 벡터 | 1020mm/sec² |
| 최대 가속도 벡터 | 1020mm/sec² |
| 필요한 공기 | Yes |
| 공기 소비량 | 65 l/min (1.8 cfm) |
| 필요 공기압 | 5 bar (72 psi) |
| Aberlink 카메라 지원 | Yes |
