합리적인 가격대, 1.8m-4.0m 측정 가능 다관절 암

주요기능

  범위 내에서 모든 부품에 대한 정밀하고 빠른 검사 가능

  가벼운 무게로 측정 도중 암을 다루기 용이

  1.8m – 4.0m 직경 범위

  6축, 7축 옵션

  레이저 스캐너를 이용하여 7축 구성에서 포인트 클라우드 검사 혹은 역공학에 사용될 수 있음

  전자동 브레이크로 안전사용 가능


사양

SPACE Plus
Measuring range
Volumetric accuracy*
Point Repeatability*
Weight(kg)
SPACE PLUS series (6 and 7 axes arm) - all values in mm - *=2 sigma error (mm)
SPACE 1.8 PLUS - 6 axes
1800mm
0.020
0.012
8.4
SPACE 2.5 PLUS - 6 axes
2500mm
0.026
0.016
8.9
SPACE 3.2 PLUS - 6 axes
3200mm
0.036
0.020
9.3
SPACE 4.0 PLUS - 6 axes
4000mm
0.046
0.024
10.0
SPACE 1.8 PLUS - 7 axes
1800mm
0.027
0.017
8.9
SPACE 2.5 PLUS - 7 axes
2500mm
0.034
0.021
9.4
SPACE 3.2 PLUS - 7 axes
3200mm
0.045
0.026
9.8
SPACE 1.0 PLUS - 7 axes
4000mm
0.056
0.030
10.5

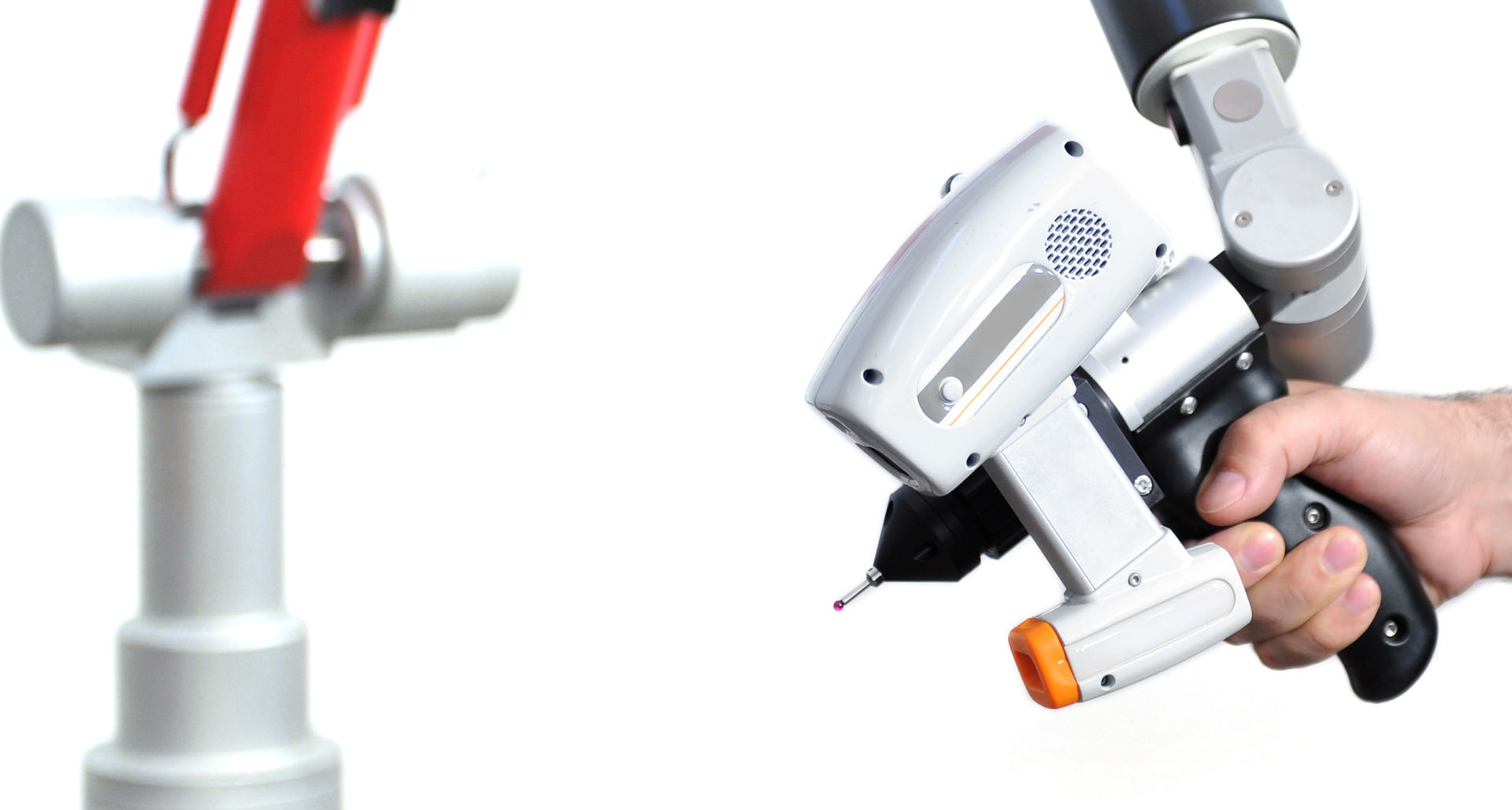

본 시스템은 Tomelleri 7 축 암과 고급 스캐너의 조합 솔루션으로, 복잡한 형상의 윤곽 스캐닝을 할 때 이상적입니다.



함께 이용 가능한 레이저 스캐너 목록

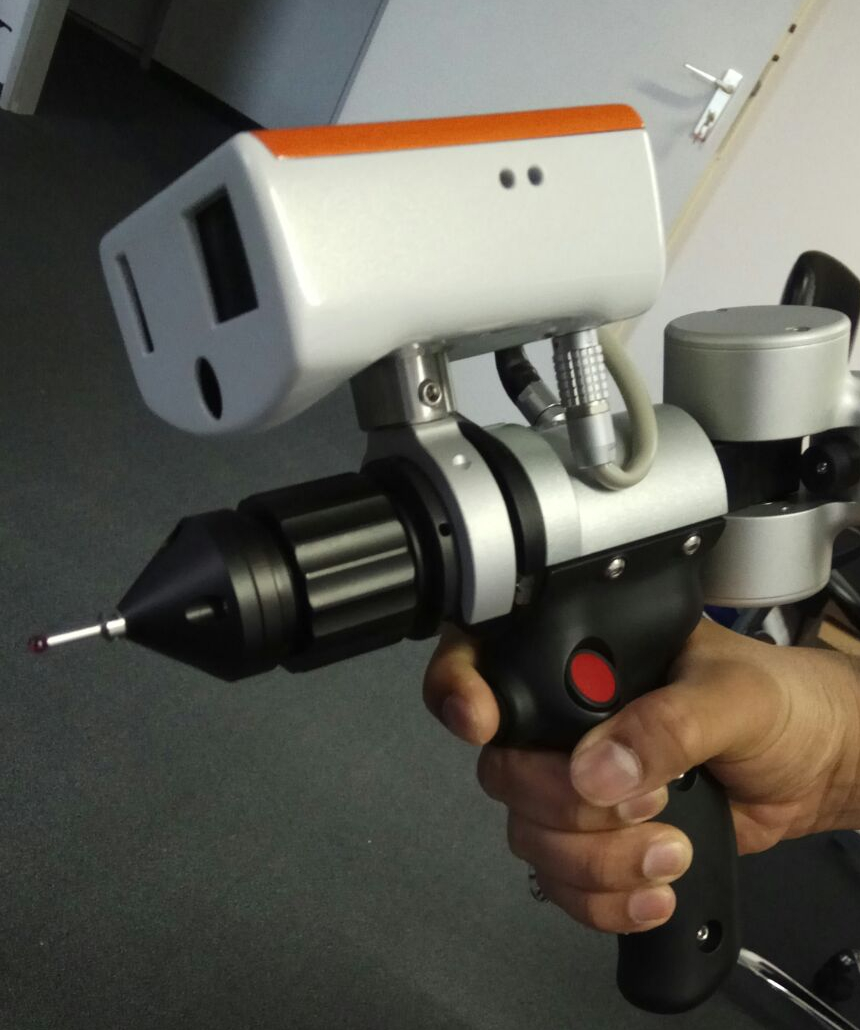

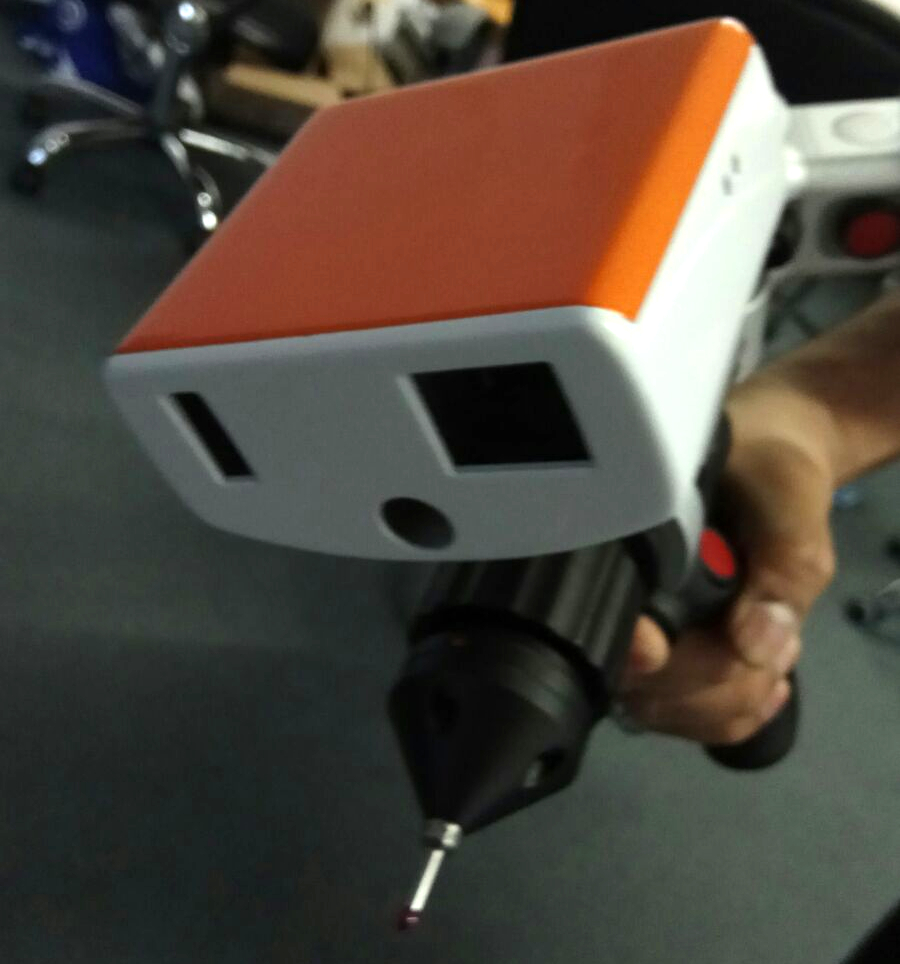

  PreciTrack3D model ALP 레이저 스캐너

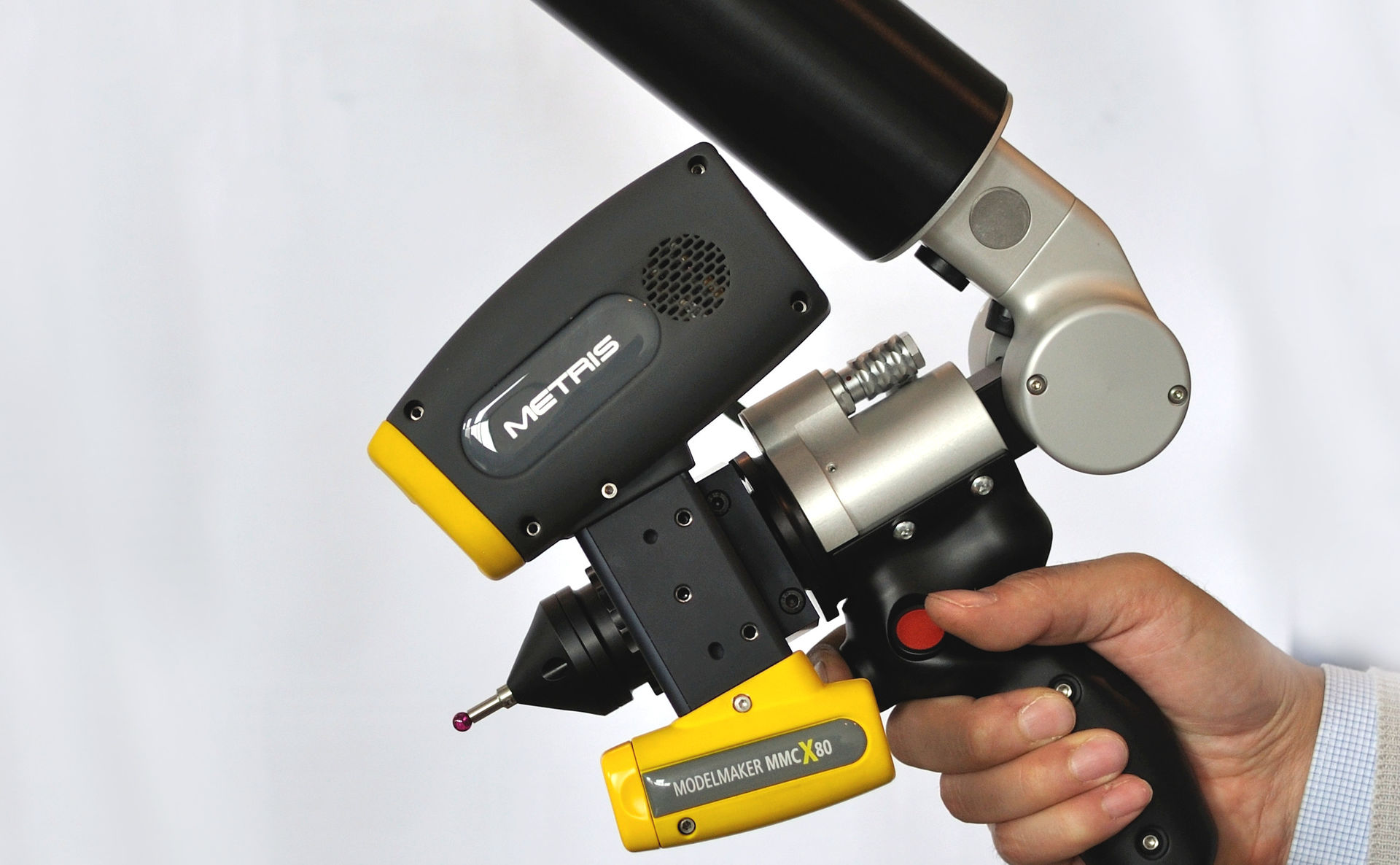

  Nikon Metrology MMDx 레이저 스캐너



모든 스캐너들은 회전하는 7 축 스페이스 암에 신속히 적용될 수 있습니다.


본 시스템은 디지털 (ASCII) 좌표 출력, 가시 광선, 안전하고

눈으로 확인이 쉬운 작업 및 긴 스탠드오프(standoff) 의 특징을 가지고 있습니다.


모든 레이저 스캐너는 SPACE 암 시스템에 기타 소프트웨어와 통합하여 사용 가능합니다.

SPACE Plus + ALP 레이저 스캐너 솔루션 사양


SPACE Plus/EXPLORER + Precitrack ALP Scanner

(for reference only**)
Measuring
range
(mm)

TACTILE
Volumetric
accuracy*

LASER
SCANNER
Volumetric
accuracy**

Point
Repeatability*

Weight
(Kg)

SPACE SCAN – 7 axes laser scanning arm – *2 sigma error (mm) – **with mod. ALP-50
SPACE Plus
1.8 – 7 axes
1800
0,027
0,032
0,020
9,7
SPACE Plus
2.5 – 7 axes
2500
0,034
0,040
0,025
10,2
SPACE Plus
3.2 – 7 axes
3200
0,045
0,053
0,030
10,6
SPACE Plus
4.0 – 7 axes
4000
0,056
0,065
0,035
11,3
EXPLORER
5.0 – 7 axes
5000
0,075
0,87
0,045
13,9
EXPLORER
7.0 – 7 axes
7000
0,090
0,104
0,060
15,4
EXPLORER
9.0 – 7 axes
9000
0,110
0,127
0,075
17,9
SPACE SCAN – 7 axes laser scanning arm – *2 sigma error (mm) – **with mod. ALP-50

PreciTrack 3D – ALP 레이저 사양


PreciTrack3D
Laser line
length
(mm)

Sample rate
(pts/sec)

LASER
SCANNER
accuracy*

Point
Repeatability*

Stand-off
distance
(mm)

Laser SCANNER specifications – *2 sigma error (mm)
ALP-25 New
25
128000
0,008

66
ALP-50 New
50
128000
0,014

95
ALP-100 New
100
128000
0,026

240

Nikon Metrology – MMDx 레이저 사양


Nikon
Laser line
length
(mm)

Sample rate
(pts/sec)

LASER
SCANNER
accuracy*

Point
Repeatability*

Stand-off
distance
(mm)

Laser SCANNER specifications – *2 sigma error (mm)
MMDx50
50
150000
0,014

95
MMDx100
100
150000
0,020

100
MMDx200
200
150000
0,032

110
