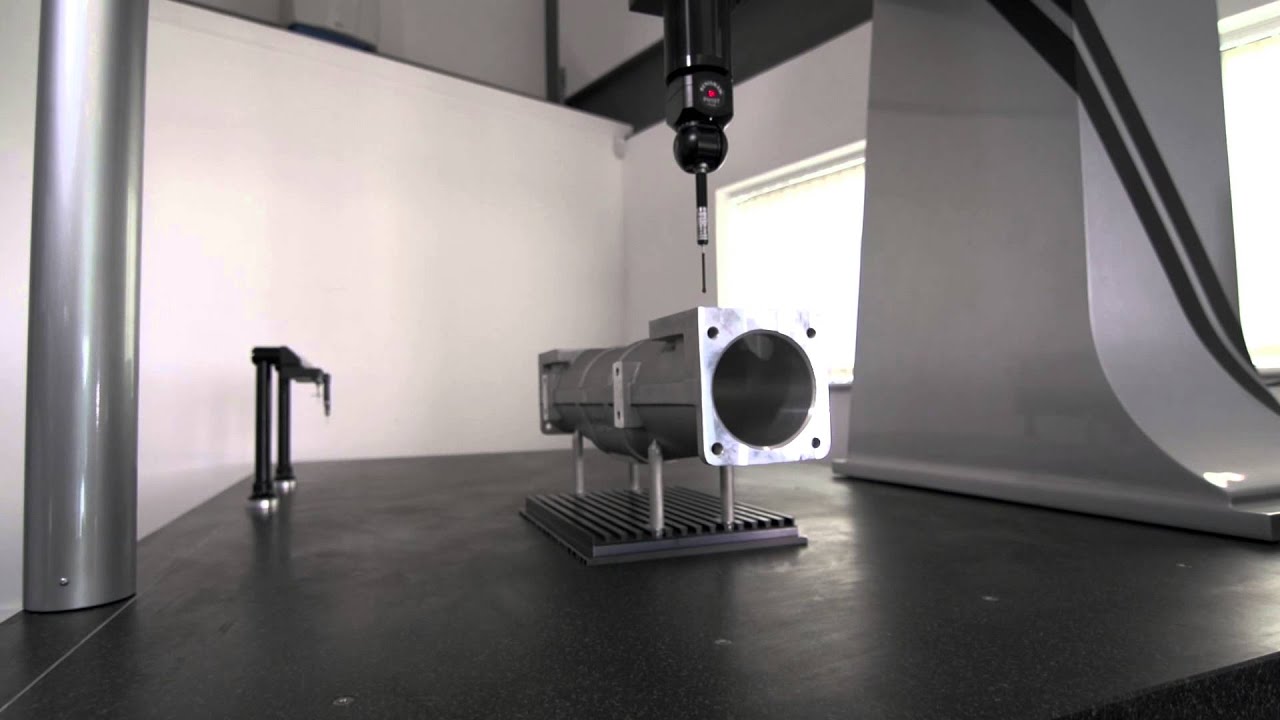

대형 부품 측정에 용이한 3차원 측정기

주요기능

  에버링크의 혁신적이고 사용하기 쉬운 측정 소프트웨어

  모든 동등 시스템 중 최단 학습 곡선 – CMM 경험이 없이도 하루 소요

  측정 부품 무게 6000kg 까지

  Y축 사이즈 1000mm 에서 3000mm 선택

  우수한 정밀도를 위한 0.0001mm 리니어 엔코더

  자급식 구동 시스템으로 전체 측정 부피에 대한 탁월한 성능 보장

  CMM 터치 스크린 조이스틱 기본 제공

  모든 전동 프로브 헤드 업그레이드로 스타일러스 교체 랙 무료 제공


옵션

  자동 인터페이스 유닛

  Collimated Back Light

  자동 온도 보정

  최대 하중 6000kg 용 하중 플레이트

  듀얼 모니터


사양

Axis Travel (mm)X 1200
Y 1000, 1500, 2000, 2500, 3000
Z 1000
Overall Size (mm)
X 1940
Y 2000, 2500, 3000, 3500, 4000
Z 3595
**Optimum Temp Range
18 - 22°C
Operational Temp Range
0 - 45°C
Table
Solid granite
Table Load Capacity
1500kg as standard Options up to 6000kg
Max. Velocity Vector
650mm/sec
Max. Acceleration Vector
850mm/sec²
Air Consumption
50 l/min (1.8 cfm)
Required Air Pressure
4 bar (60 psi)


*Maximum Permissible Error MPEE?according to 10360-2, 2009 within the thermal limits defined for optimum temperature range.

**Installation environmental thermal limits: Rate of change <1°C/hr and <2°C/24hr. Temperature gradient <1°C/m
